電主軸是最近幾年在數控機床領域出現的將機床主軸與主軸電機融為一體的新技術。下面電主軸廠家小編主要講講關于電主軸的冷卻問題是怎么樣的？

電主軸是最近幾年在數控機床領域出現的將機床主軸與主軸電機融為一體的新技術。高速數控機床主傳動系統取消了帶輪傳動和齒輪傳動。機床主軸由內裝式電動機直接驅動，從而把機床主傳動鏈的長度縮短為零，實現了機床的“零傳動”。這種主軸電動機與機床主軸“合二為一”的傳動結構形式，使主軸部件從機床的傳動系統和整體結構中相對獨立出來，因此可做成“主軸單元”，俗稱“電主軸”(ElectricSpindle,Motor Spindle)。

高速數控機床主傳動系統取消了帶輪傳動和齒輪傳動。機床主軸由內裝式電動機直接驅動，從而把機床主傳動鏈的長度縮短為零，實現了機床的“零傳動”。這種主軸電動機與機床主軸“合二為一”的傳動結構形式，使主軸部件從機床的傳動系統和整體結構中相對獨立出來，因此可做成“主軸單元”，俗稱“電主軸”(ElectricSpindle,Motor Spindle)。

由于電主軸將電機集成于主軸單元中，且轉速很高，運轉時會產生大量熱量，引起電主軸溫升，使電主軸的熱態特性和動態特性變差，從而影響電主軸的正常工作。因此，必須采取一定措施控制電主軸的溫度，使其恒定在一定值內。機床目前一般采取強制循環油冷卻的方式對電主軸的定子及主軸軸承進行冷卻，即將經過油冷卻裝置的冷卻油強制性地在主軸定子外和主軸軸承外循環，帶走主軸高速旋轉產生的熱量。機床另外，為了減少主軸軸承的發熱，還必須對主軸軸承進行合理的潤滑。

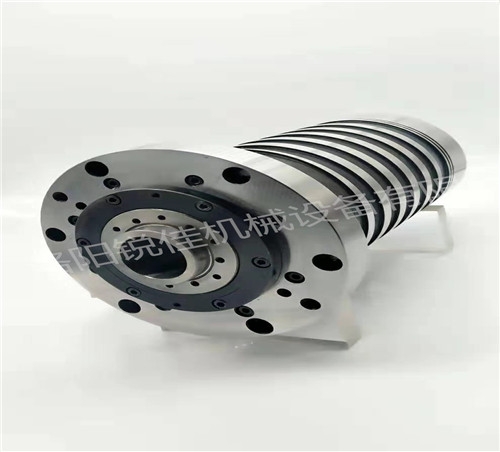

電主軸由無外殼電機、主軸、軸承、主軸單元殼體、驅動模塊和冷卻裝置等組成。電機的轉子采用壓配方法與主軸做成一體，主軸則由前后軸承支承。電機的定子通過冷卻套安裝于主軸單元的殼體中。主軸的變速由主軸驅動模塊控制，而主軸單元內的溫升由冷卻裝置限制。在主軸的后端裝有測速、測角位移傳感器，前端的內錐孔和端面用于安裝刀具。

電主軸是在數控機床領域出現的將機床主軸與主軸電機融為一體的新技術，它與直線電機技術、高速刀具技術一起，把高速加工推向一個新時代。電主軸是一套組件，它包括電主軸本身及其附件：電主軸、高頻變頻裝置、油霧潤滑器、冷卻裝置、內置編碼器、換刀裝置等。電動機的轉子直接作為機床的主軸，主軸單元的殼體就是電動機機座，并且配合其他零部件，實現電動機與機床主軸的一體化。
