電主軸廠家帶你簡單了解加工中心機械主軸的冷卻系統

從結構上來看，加工中心機械主軸主要是由主軸，殼體，前蓋，主軸鎖緊螺母，后壓蓋，拉桿等部件組成。其中，主軸的內部還有刀桿的自動夾緊機構，由拉桿和頭部的鋼球，碟形彈簧，活塞桿和螺旋彈簧組成。在加工中心機械主軸正常工作時，如果散熱效果不佳，將直接會影響到加工中心機械主軸的故障率，使用壽命，因此加工中心機械主軸的冷卻系統的設計很重要。

為了分散加工中心機械主軸中主軸運轉時產生的熱量，刀具與工作切削產生的熱量，能快速的分散出去，要對主軸的內部結構，主軸與刀具的配合結構進行改進創新。通過采用新的技術思路，對加工中心機械主軸的冷卻系統進行重新設計，且設計主要是從三個方面入手。

一是主軸的結構。在主軸上增加兩路水路，出水孔在主軸的端面，同時前端的出口孔還增加了限位裝置。主軸在運轉時，處于拉緊刀柄的狀態下，內冷卻刀柄的一個端面將會觸通水套，使水路變得暢通，高壓冷卻液則通過主軸，內冷卻刀柄，刀具，直接噴注到切削位置，從而實現冷卻，潤滑的效果，同時還能排除切削。

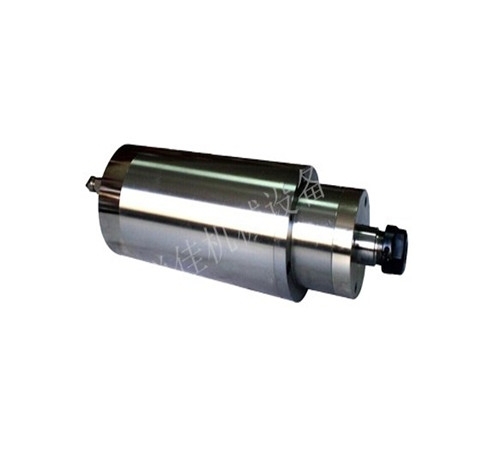

加工中心機械主軸

二是進氣、進水裝置。通過對冷卻進氣口進行調整，將原本的進氣孔改成進水孔，并增加活動套和推動桿。除此之外，還在推動桿的兩個平面上打兩個進氣孔，擰桿螺母也要增加兩個小孔，使推動桿的小孔與拉桿螺母的小孔對接。

三是主軸的內部結構。將中孔在前段改徑向，在增加徑向孔的同時還要增加一路氣孔，碟簧墊圈加工成對稱的凹槽，使主軸腔的冷卻氣能由內部通往主軸前端的錐孔。拉桿上的徑向小孔與主軸的徑向孔對接，軸向小孔則與主軸的錐孔相通。以便于拉桿能同時接通冷卻空氣和冷卻液。

注：以上內容是由洛陽電主軸生產廠家小編搜集資料摘記整理的加工中心電主軸方面知識，想要了解更多電主軸相關信息請登錄網站與我們留言互動。http://www.openxf.com
